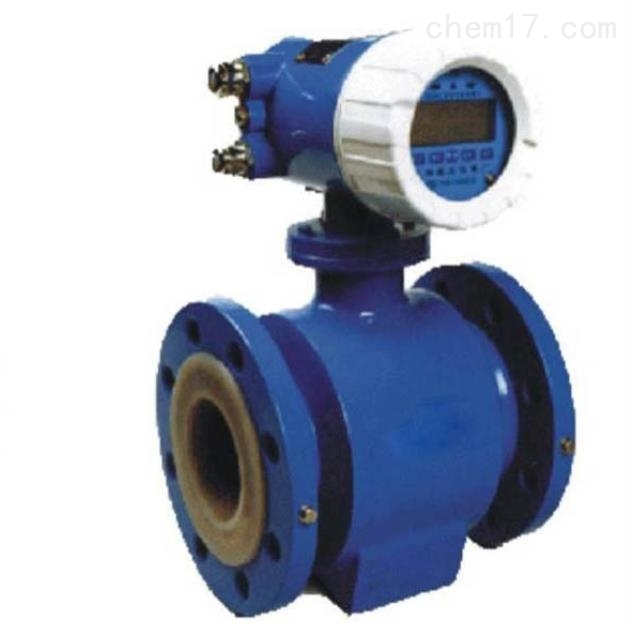

LDCK智能電磁流量計

更新時間：2024-02-29

簡要描述：

LDCK智能電磁流量計智能電磁流量計引是采用*技術研制、開發的全能智能流量計，與老式模拟的或非智能的電磁流量計有非常大的區别，尤其在測量精度、可靠性、穩定性、使用功能

LDCK智能電磁流量計

智能電磁流量計引是采用國内外技術研制、開發的全能智能流量計，與老式模拟的或非智能的電磁流量計有非常大的區别，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方面。
LDCK智能電磁流量計概述
電磁流量計特别設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。
智能型明渠流量測量系統的組成，用的方法一般由一台流量顯示儀、一台流速計、一台液位計組成；也可由一台流量顯示儀、多四台流速計、一台液位計組成的多點流速測量的明渠流量系統。智能明渠流量系統，适用于水庫河流水利工程，城市供水、污水處理，農田灌溉等矩形，梯形明渠及涵洞的流量測量。
性能特點
◆測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信号與平均流速呈線性關系，因此測量精度高。

參考流量範圍	/	/	/
口徑(mm)	流量範圍(m3/h)	口徑(mm)	流量範圍(m3/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

型譜型号	口徑
XFE	15~2600
K1	316L
K2	HB
K3	HC
K4	钛
K5	钽
K6	鉑合金
K7	不鏽鋼塗覆碳化鎢
代号	内襯材料
C1	聚四氟乙烯F4
C2	聚全氟乙丙烯F46
C3	聚氟合乙烯FS
C4	聚錄丁橡膠
C5	聚氨脂橡膠
代号	功能
E1	0.3級
E2	0.5級
E3	1級
F1	4－20Madc負載≤750Ω
F2	0-3khz5v有源，可變脈寬，輸出有效頻率
F3	RS485接口
T1	常溫型
T2	高溫型
T3	超高溫型
P1	1．0MPa
P2	1．6MPa
P3	4．0MPa
P4	16MPa
D1	220VAC±10%
D2	24VDC±10%
J1	一體型結構
J2	分體型結構
J3	防爆一體型結構

智能型電磁流量計的儀表選型表格見下表：

轉換器形式	一體式	分體式	低功耗
執行标準	JB/T9248-1999	JB/T9248-1999	JB/T9248-1999
精度等級	1級或0.5級	1級或0.5級	1級
介質電導率	> 5μs/cm	> 5μs/cm	> 5μs/cm
可測低流速	0.1米/秒	0.1米/秒	0.1米/秒
可測流速	15米/秒	15米/秒	15米/秒
量程比	1:20，可訂制	1:20，可訂制	1:20，可訂制
顯示器	标配	标配	标配
信号輸出	脈沖或4-20mA	脈沖或4-20mA	可選
供電電源	220VAC或+24VDC	220VAC或+24VDC	锂電池
通訊接口	可選RS485	可選RS485	可選RS485
